Cálculo Estrutural
Transformamos a geometria real da estrutura em um modelo verificável — para comprovar capacidade, estabilidade e condições seguras de operação com memorial e ART.
Engenharia que
comprova a segurança
O cálculo estrutural é a análise de engenharia que comprova se a sua estrutura de armazenagem suporta, com segurança, as cargas a que está submetida. Na Prolog, dimensionamos e revalidamos porta-paletes seletivos, drive-in e cantilever conforme a ABNT NBR 17150-1:2024 — a norma-mãe brasileira de sistemas de armazenagem, que substituiu a NBR 15524 — e a NBR 14762 (perfis formados a frio), alinhadas às normas EN 15512 (Europa) e ANSI MH16.1 (EUA).
Entender o sistema
faz parte do cálculo
Cada família estrutural exige uma leitura própria de ligações, travamentos, apoios, carregamentos e caminhos de força. O modelo nasce dessa realidade — não de uma simplificação genérica.

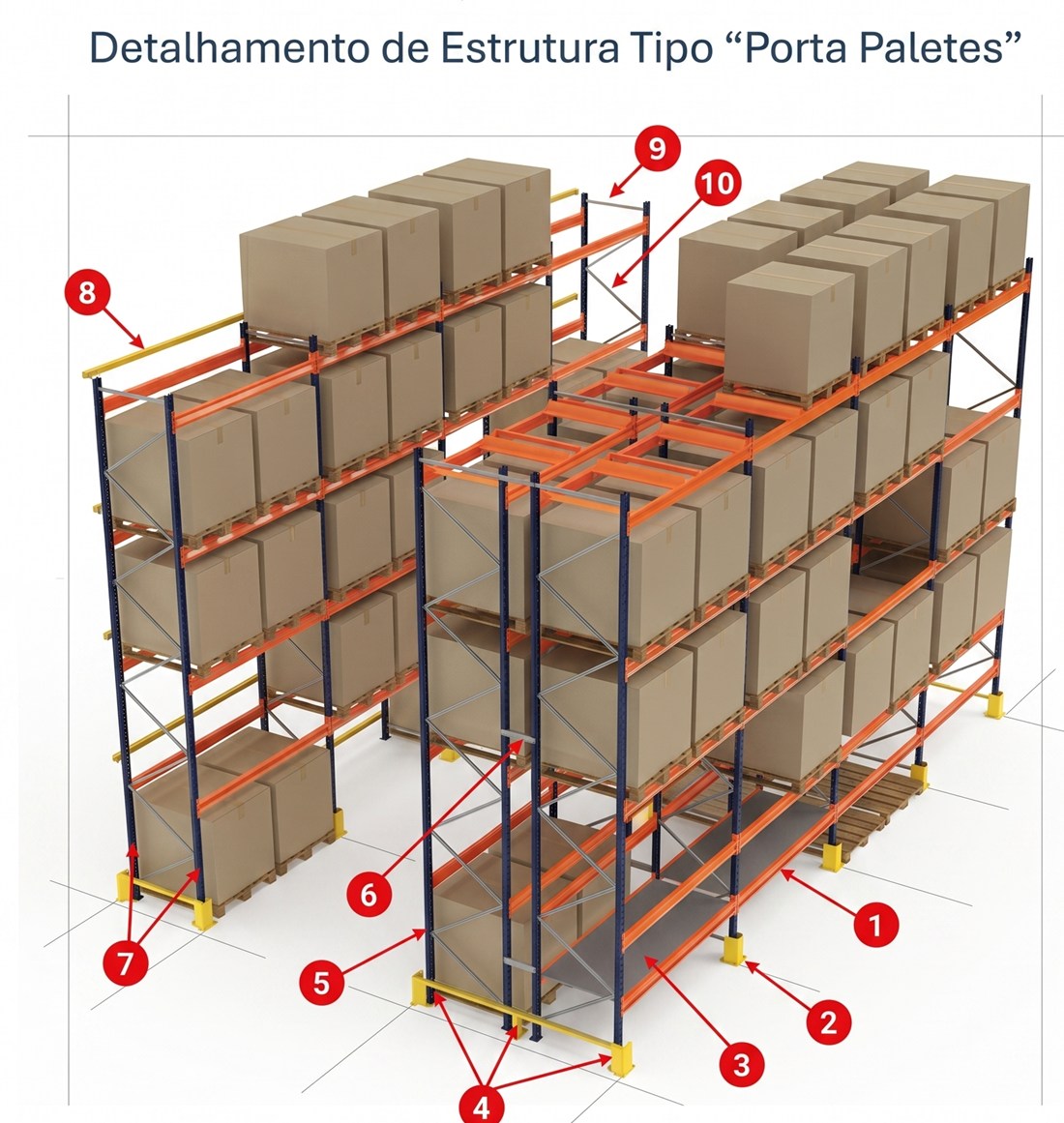

Montantes, longarinas, diagonais, distanciadores, proteções e interfaces representados conforme a configuração analisada.

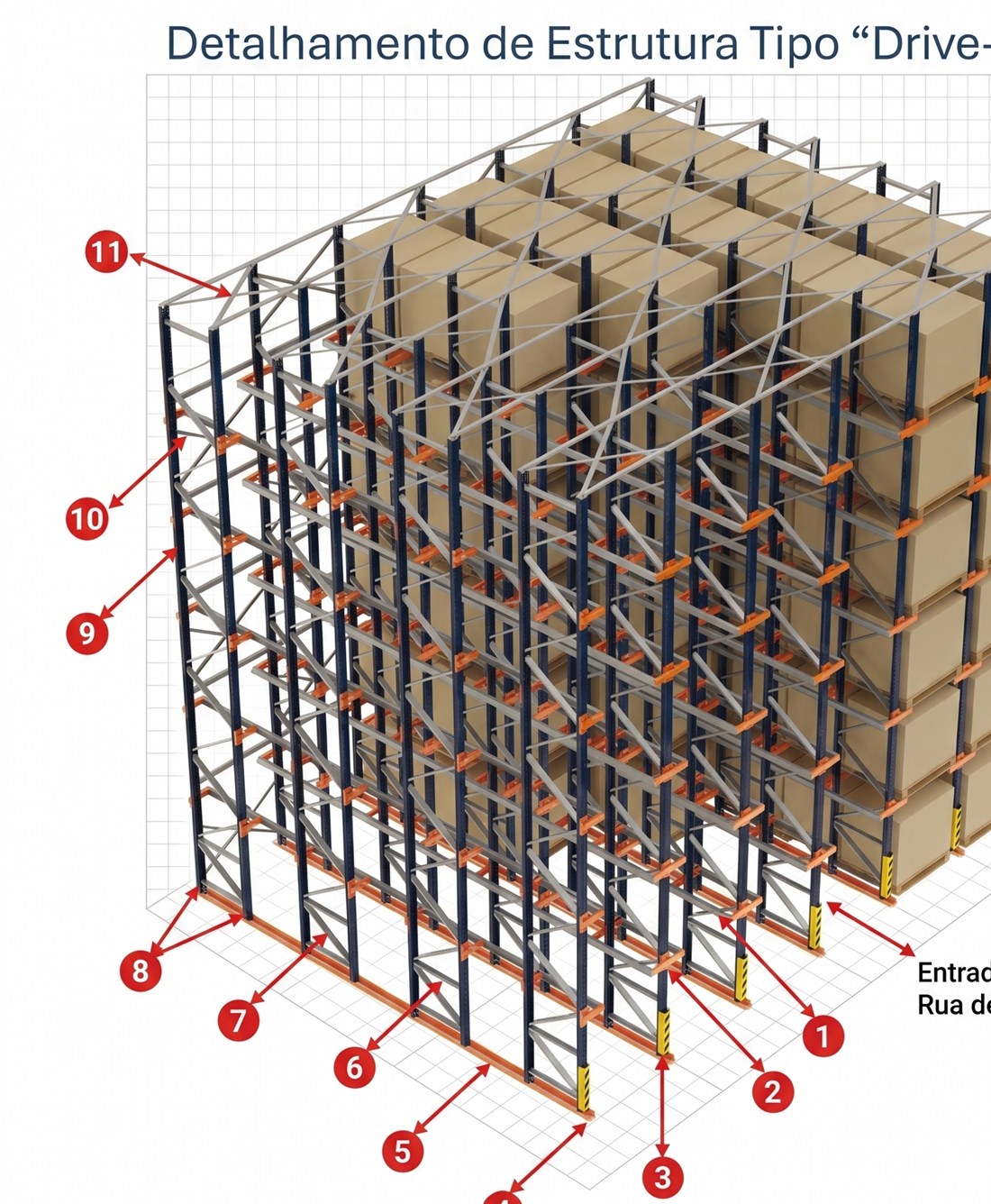

Ruas profundas, trilhos, braços de apoio e travamentos tratados dentro do comportamento global do conjunto.

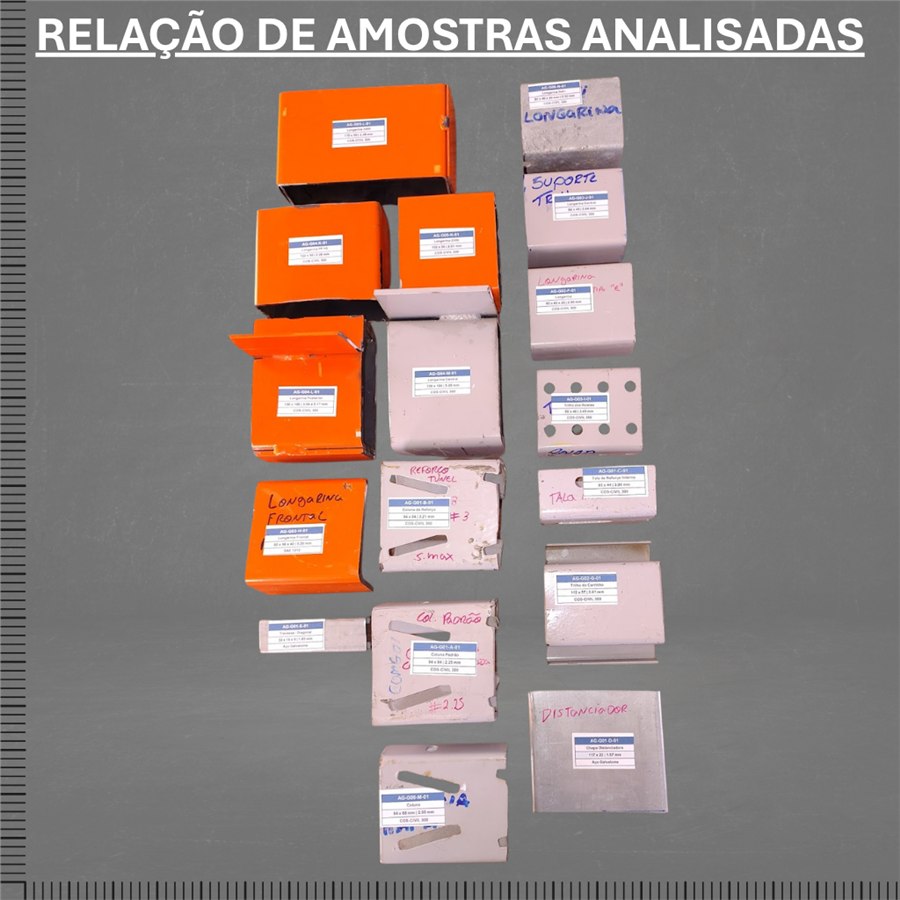

Caracterização dos componentes e tratamento dos resultados para alimentar premissas rastreáveis do memorial.
Imagens ilustrativas de projetos e estudos representativos. A geometria, as ligações e as hipóteses de cálculo são definidas individualmente para cada estrutura.
Quando você precisa
de cálculo estrutural
Situações em que a análise estrutural deixa de ser opcional e passa a ser essencial — por segurança e por conformidade.
- 01Projeto de estrutura nova — memorial de cálculo, placa de carga e ART antes do início da operação.
- 02Revalidação por mudança de norma — a NBR 15524 foi cancelada em 2024, sem transição; estruturas antigas precisam ser reavaliadas pela NBR 17150.
- 03Mudança de carregamento — novo produto, novo palete ou aumento de peso por posição.
- 04Alteração de layout — novos níveis, vãos, altura, corredores ou inclusão de transelevador/VNA.
- 05Estrutura usada ou remanejada — racks de segunda mão ou reaproveitados em um novo local.
- 06Após avarias, impactos ou reparos — verificação da capacidade residual da estrutura.
- 07Falta de documentação — estrutura sem memorial, sem placa de carga ou sem ART (regularização).
- 08Auditoria, seguro ou exigência de cliente — dossiê técnico completo exigido pela NBR 17150.
O que incluímos
na análise
Seguimos uma sequência prescritiva conforme a NBR 17150-1, da caracterização da estrutura até a documentação final.
- Dados de entrada e premissas — carga, palete, equipamento de movimentação, piso, ambiente, classe operacional (100/200/300/400) e vida útil, conforme a especificação do uso (EN 15629).
- Propriedades das seções e ensaios — seção bruta, mínima, efetiva e equivalente (Anexo J); valores característicos obtidos por ensaio (Anexo A) quando aplicável.
- Ações, combinações e imperfeições — peso próprio, unidades de carga, ações acidentais, vento/sismo e cargas nocionais de desaprumo, em todas as combinações ELU e ELS.
- Modelagem global — modelos nas direções longitudinal e transversal (ou 3D) com ligações semirrígidas reais — conector longarina-coluna e base —, não de catálogo.
- Análise de estabilidade — classificação por αcr e tratamento dos efeitos de 2ª ordem, críticos em estruturas esbeltas e deslocáveis.
- Verificações dos elementos (ELU) — longarinas, conectores, colunas/montantes (método da resistência direta via NBR 14762), contraventamentos, emendas, placas de base, ancoragem e protetores de coluna.
- Verificações de serviço (ELS) — flechas (longarina L/200), deslocamentos horizontais e torção dentro dos limites de norma.
- Estabilidade global e interfaces — tombamento da estrutura, interação piso-estrutura e forças transmitidas ao edifício.
- Documentação e responsabilidade técnica — memorial rastreável, placa de carga por nível e por baia, premissas operacionais e ART assinada por engenheiro responsável.
Não basta resistir.
É preciso permanecer estável.

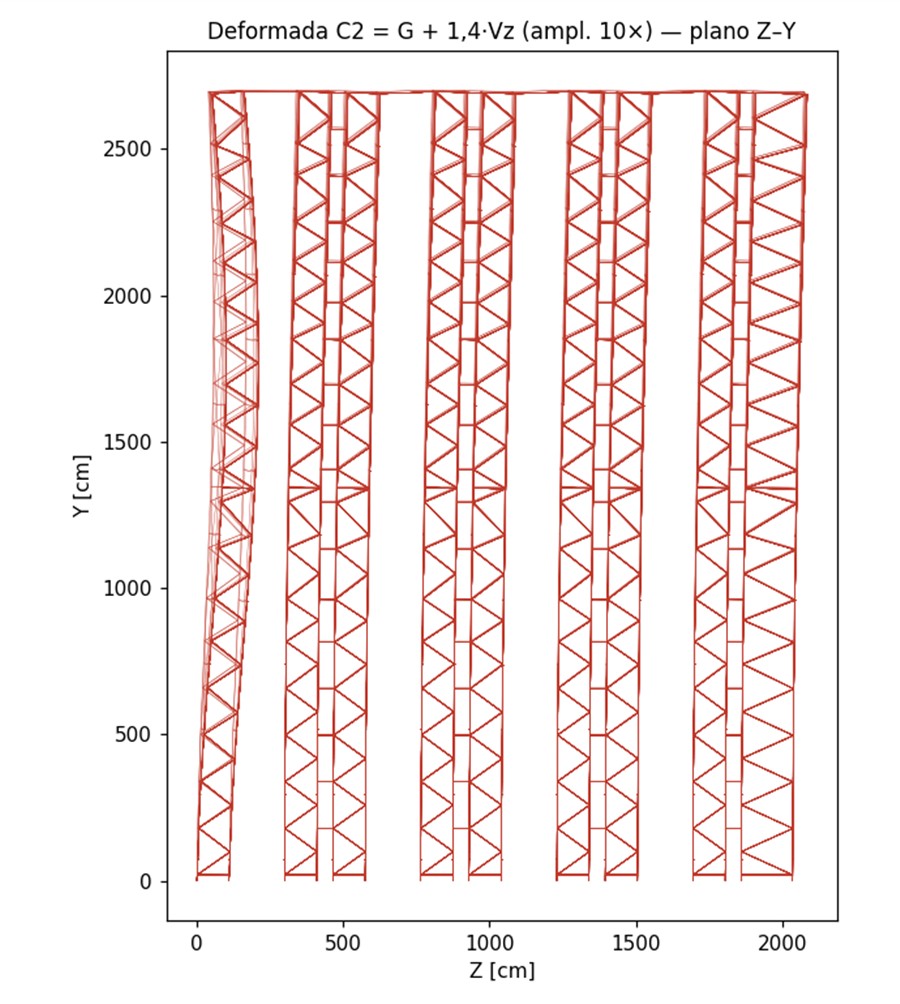

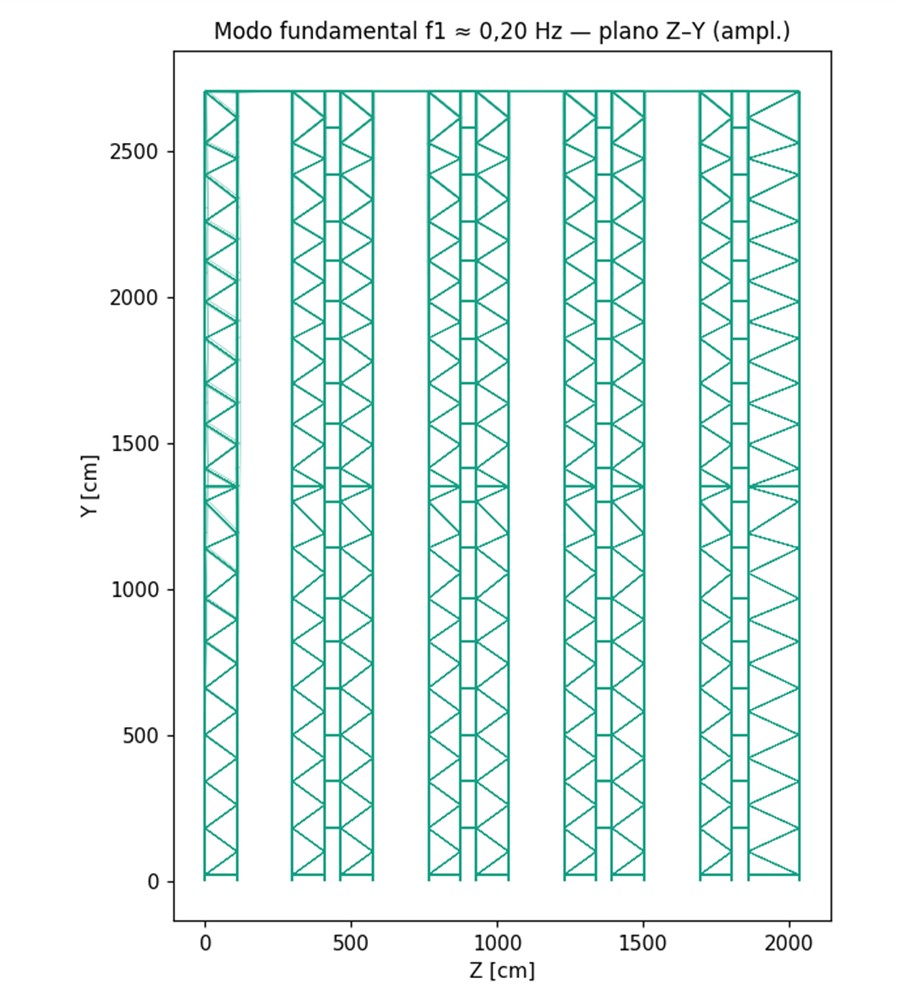

A leitura das deformadas e dos modos de instabilidade revela como o sistema responde como conjunto. É aqui que deslocamentos, esbeltez, travamentos e efeitos de segunda ordem deixam de ser abstração e viram decisão de engenharia.
Exemplo técnico anonimizado extraído de um memorial de estrutura autoportante. Valores e resultados não devem ser generalizados para outros sistemas.
O que você
recebe
- Memorial de cálculo rastreável — cada resultado ligado a um item de norma ou ensaio.
- Placa de carga por nível e por baia, conforme NBR 17150.
- ART (CREA) emitida pelo engenheiro responsável.
- Premissas operacionais e capacidade admissível por posição.
- Procedimento de ensaios e tratamento estatístico (quando aplicável).
- 01Memorial novo — Projeto estrutural completo de uma estrutura nova.
- 02Revalidação — Recálculo de estrutura existente sob nova norma ou novo carregamento.
- 03Procedimento de ensaio — Ensaios do Anexo A com tratamento estatístico dos resultados.
- 04Laudo / nota técnica — Diagnóstico em campo com recomendações de engenharia.
Precisa de um memorial ou revalidação?
Fale com nossos engenheiros e receba uma proposta de cálculo estrutural conforme a NBR 17150.
